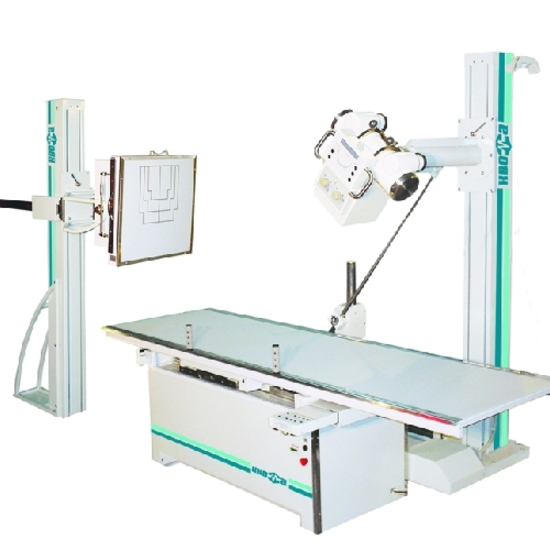

Комплекс рентгеновский диагностический с цифровой обработкой изображения состоит из 3-х рабочих мест и предназначен для проведения рентгеноскопических, рентгенографических и томографических исследований с использованием усилителя рентгеновского изображения (УРИ) с телевизионной системой, а также цифрового приемника рентгеновского изображения на стойке снимков.
Комплекс включает:
— поворотный стол-штатив
— усилитель рентгеновского изображения (УРИ)
— стол с вертикальной колонной и процессорным управлением движениями для проведения рентгенографических и томографических исследований;
— стойка снимков с цифровым приемником и электромеханическими приводами поворота и вертикального перемещения;
— рентгеновские излучатели производства Toshiba на первом и втором рабочих местах;
— высокочастотное устройство питания на 2 рентгеновские трубки;
— высоковольтные кабели (комплект);
— автоматизированное рабочее место рентген-лаборанта;
— автоматизированное рабочее место врача-рентгенолога, которое позволяет работать в локальной информационной сети;
— устройство для получения твердых копий цифрового рентгеновского изображения на рентгеновскую пленку;
— модем для дистанционного тестирования цифрового приемника.
Основные технические требования
1. Поворотный стол-штатив выполняет снимки на пленку, на кассеты цифровой CR-системы, ведет исследование с помощью усилителя рентгеновского изображения (УРИ) и удовлетворяет следующим параметрам:
— размер деки, мм, не менее 2000х700;
— моторизованное продольное перемещение деки в сторону головы пациента, мм, не менее 600;
— моторизованное продольное перемещение деки в сторону ног пациента, мм, не менее 400;
— моторизованное поперечное перемещение деки, мм, не менее ±100;
— углы наклона стола в пределах 90°/-15° с остановкой на 90°, 0° ,-15° (Тренделенбург);
— поперечное перемещение экрано-снимочного устройства (ЭСУ), мм, не менее 360;
— продольное перемещение ЭСУ, мм, не менее 530;
— перемещение ЭСУ при компрессии, мм, не менее 300;
— материал деки с низким уровнем коэффициента поглощения рентгеновских лучей;
— встроенная рентгеновская решетка с кассетоприёмником для кассет стандартных размеров от 13х18 до 35х43 см; (F: 750 мм, R 10:1, 40 лин/см)
2. Усилитель рентгеновского изображения (УРИ):
— размер поля входного изображения диаметром, не менее, мм – 230;
— телевизионная система на ПЗС – матрице (582х752 пикс, 10бит);
— электронный блок с автоматической регулировкой яркости;
— телевизионный монитор– 17”.
3. Стол с колонной снимков для графических исследований и томографии:
— продольное перемещение колонны, мм, не менее ± 1150 в режиме электромеханического привода с электродинамическим торможением;
— продольное перемещение деки стола, мм, не менее ± 550;
— поперечное перемещение деки стола, мм, не менее ± 125;
— размер деки стола, мм, не менее 2500x700 мм;
— возможность съемки цифровым приемником в положении пациента «Лежа» при горизонтальном расположении приемника на стойке снимков;
— встроенная рентгеновская решетка с кассетоприёмником для кассет стандартных размеров от 13х18 до 35х43 см; (F: 1000 мм, R 10:1, 40 лин/см)
— вертикальное перемещение излучателя по колонне, не менее 1300 мм;
— наличие бесконтактного управления тормозами деки стола;
— вращение рентгеновского излучателя относительно горизонтальной оси, не меньше ± 90°;
— углы томографии - 8°,20°,30°,40°;
— регулировка высоты среза – 0-250 мм с цифровой индикацией;
— наличие световой метки высоты среза на объекте.
4. Стойка снимков:
— крепление стойки – на полу;
— перемещение приёмника по вертикали с механическим приводом;
— поворот приёмника в положение 0 - 90˚ с помощью механического привода;
— нижнее положение центра приемника от пола при вертикальных снимках, мм, не более 650;
— вертикальное перемещение приемника, мм, не менее 1070;
— возможность поворота приемника на 90° (горизонтальные снимки) с фиксацией через 15°;
— расстояние плоскости приемника от пола при горизонтальных снимках, мм, не более 620;
— встроенная рентгеновская решетка с кассетоприёмником для кассет стандартных размеров от 13х18 до 35х43 см; (F: 1500 мм, R 10:1, 40 лин/см)
5. Рентгеновское устройство питания на две рентгеновские трубки с переключением с пульта:
— устройство питания высокого напряжения – высокочастотное;
— выходная мощность, кВт, не менее – 50;
— диапазон изменения анодного напряжения: · для рентгенографии – 40 – 150 кВ; · для рентгеноскопии – 40 – 125 кВ.
— диапазон изменения анодного тока, мА: · для рентгенографии - 10 - 630 мА; · для рентгеноскопии - 1 - 4 мА;
— диапазон изменения времени экспозиции – 0,001 - 10с;
— точность поддержки напряжения – (±5%+1) кВ;
— сеть питания – 220 В/380В +10%, 50+1 Гц наличие защиты рентгеновской трубки от перегрузки.
6. Рентгеновские излучатели:
— ренгеновские трубки с вращающимся анодом;
— наличие коллиматора с автоматическим управлением на первом рабочем месте;
— наличие коллиматора с ручным управлением на втором рабочем месте;
— наличие двух фокусных пятен: · для рентгеноскопии (на первом рабочем месте) - 1,0мм, –2,0мм; · для рентгенографии (на втором рабочем месте) - 0,6мм, –1,2мм;
7. Приемник цифровой:
— размер рабочего поля (390х390)±10мм;
— пространственное разрешение, пар лин/мм, не менее, 4;
— экспозиционная доза в плоскости приемника при пороговом контрасте 1,5 %, не менее, мР, 0,1;
— динамический диапазон, не менее, 500;
— возможность наблюдения рентгеновского изображения в процессе его регистрации;
— вывод на экран монитора любого рентгеновского изображения;
— обработка рентгеновского изображения (увеличивать, уменьшать изображение в целом и фрагментов, позитив-негатив);
— оперативная обработка и анализ изображения;
— печать изображения на обычной или термобумаге, печать отчетов;
— возможность записи изображений в запоминающее устройство, на магнитный или оптический носители;
— формат рентгеновских изображений - в стандарте DICOM-3;
— возможность сохранения в базе данных, не менее, 200 000 рентгеновских изображений;
— возможность съемки на рентгеновскую пленку формата от (13х18) см до (35х43) см.
8. Устройство для получения твердых копий:
— размер рентгеновской пленки 24х30 см;
— количество градаций серого, не менее 16.
9. Автоматизированное рабочее место рентген-лаборанта:
— системный блок;
— монитор;
— манипулятор «Мышь»;
— клавиатура;
— источник бесперебойного питания;
— стол;
— стул.
10. Автоматизированное рабочее место врача-рентгенолога:
— системный блок;
— мониторы (не менее 19"): · информационный – 1 шт.; · изображений – 1 шт.
— манипулятор «Мышь»;
— клавиатура; - принтеры: · для информации – 1 шт.; · для изображений – 1 шт;
— источник бесперебойного питания;
— стол;
— стул;
— возможность модемной связи;
— возможность архивации изображений на оптический диск, не менее 500;
— наличие программного обеспечения в стандарте DICOM-3;
— программа обработки рентгеновского изображения (увеличивать, уменьшать изображение в целом и фрагментов, позитив-негатив);
— мультиформатная камера для печати рентгеновских изображений с монитора на рентгеновские пленки;
— возможность работы в локальной информационной сети врачебного заведения.
Функциональные возможности програмного обеспечения:
— наблюдение рентгеновских изображений в процессе их регистрации
— вывод на экран монитора любого рентгеновского изображения;
— обработка и анализ рентгеновского изображения (увеличение или уменьшение изображения в целом и фрагментов, позитив- негатив, расчеты выделенных площадей);
— запись рентгеновских изображений (архивация) в запоминающее устройство, на магнитный или оптический носитель;
— передача рентгеновских изображений и информации по сети Internet в формате DICOM 3;
— ведение статистической отчетности;
— ведение базы данных пациентов с функциями добавления, редактирования, удаления данных о пациенте и исследовании, поиск, фильтрация, сортировка;
Функции обработки изображения:
— Яркость / Контрастность
— Автоматическая нормализация гистограммы
— Негатив/Позитив
— Зеркальное отображение изображения (вертикальное, горизонтальное)
— Поворот изображения
Функции визуального анализа:
— плавное масштабирование до 10- ти раз
— подчеркивание границ
— размеры, расстояния
— углы
— площади
— оценка оптической плотности
— автоматизированное создание и выдача протокола исследования
— создание шаблонов отчетов и протоколов исследования
— возможность печати изображений и сопроводительной информации на принтерах
