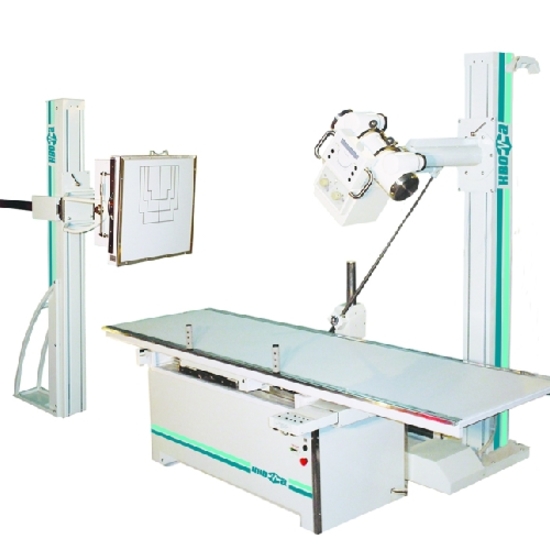

Комплекс рентгеновский диагностический с цифровой обработкой изображения состоит из 2-х рабочих мест с цифровым приемником рентгеновского изображения на стойке снимков и предназначен для проведения рентгенографических исследований и томографии.
Комплекс включает:
— стол с вертикальной колонной и процессорным управлением движениями для проведения рентгенографических и томографических исследований;
— стойка снимков с цифровым приемником и электромеханическими приводами поворота и вертикального перемещения;
— рентгеновский излучатель производства Toshiba;
— высокочастотное устройство питания; высоковольтные кабели (комплект);
— автоматизированное рабочее место рентген-лаборанта;
— автоматизированное рабочее место врача-рентгенолога, которое позволяет работать в локальной информационной сети;
— устройство для получения твердых копий цифрового рентгеновского изображения на рентгеновскую пленку;
— модем для дистанционного тестирования цифрового приемника.
Основные технические требования
1. Стол с колонной снимков для графических исследований и томографии:
— продольное перемещение колонны, мм, не менее ± 1150 в режиме электромеханического привода с электродинамическим торможением;
— продольное перемещение деки стола, мм, не менее ± 550;
— поперечное перемещение деки стола, мм, не менее ± 125;
— размер деки стола, мм, не менее 2500x700 мм;
— возможность съемки цифровым приемником в положении пациента «Лежа» при горизонтальном расположении приемника на стойке снимков;
— встроенная рентгеновская решетка для кассет стандартных размеров до 35х43 см;
(F: 1000 мм, R 10:1, 40 лин/см)
— вертикальное перемещение излучателя по колонне, не менее 1300 мм;
— наличие бесконтактного управления тормозами деки стола;
— вращение рентгеновского излучателя относительно горизонтальной оси, не меньше ± 90°;
— рентгеновская решетка (фокусное расстояние -1000 мм;
— углы томографии - 8°,20°,30°,40°;
— регулировка высоты среза – 0-250 мм с цифровой индикацией;
— наличие световой метки высоты среза на объекте.
2. Стойка снимков:
— крепление стойки – на полу;
— перемещение приемника по вертикали с механическим поводом;
— поворот приемника в положение 0 - 90˚ с помощью механического повода;
— нижнее положение центра приемника от пола при вертикальных снимках, мм, не более 650;
— вертикальное перемещение приемника, мм, не менее 1070;
— возможность поворота приемника на 90° (горизонтальные снимки) с фиксацией через 15°;
— расстояние плоскости приемника от пола при горизонтальных снимках, мм, не более 620;
3. Рентгеновское устройство питания:
— устройство питания высокого напряжения – высокочастотное;
— выходная мощность, кВт, не менее – 50;
— диапазон изменения анодного напряжения для рентгенографии – 40 – 150 кВ;
— диапазон изменения анодного тока для рентгенографии - 10 - 630 мА ;
— иапазон изменения времени экспозиции – 0,001 - 10с;
— точность поддержки напряжения – (±5%+1) кВ;
— сеть питания – 220 В/380В +10%, 50+1 Гц
— наличие защиты рентгеновской трубки от перегрузки.
4. Рентгеновский излучатель:
— ренгеновская трубка с вращающимся анодом;
— наличие коллиматора с ручным управлением;
— наличие двух фокусных пятен для рентгенографии: 0,6мм и 1,2мм;
5. Приемник цифровой:
— размер рабочего поля (380х380)±10мм;
— пространственное разрешение, пар лин/мм, не менее, 4;
— экспозиционная доза в плоскости приемника при пороговом контрасте 1,5%, не менее, мР, 0,1;
— динамический диапазон, не менее, 500;
— возможность наблюдения рентгеновского изображения в процессе его регистрации;
— вывод на экран монитора любого рентгеновского изображения;
— обработка рентгеновского изображения (увеличивать, уменьшать изображение в целом и фрагментов, позитив-негатив);
— оперативная обработка и анализ изображения;
— печать изображения на обычной или термобумаге, печать отчетов;
— возможность записи изображений в запоминающее устройство, на магнитный или оптический носители;
— формат рентгеновских изображений - в стандарте DICOM-3;
— возможность сохранения в базе данных, не менее, 200 000 рентгеновских изображений;
— возможность съемки на рентгеновскую пленку формата от (13х18) см до (35х43) см.
6. Устройство для получения твердых копий:
— размер рентгеновской пленки 24х30 см;
— количество градаций серого, не менее 16.
7. Автоматизированное рабочее место рентген-лаборанта:
— системный блок;
— монитор;
— манипулятор «Мышь»;
— клавиатура;
— источник бесперебойного питания;
— стол;
— стул.
8. Автоматизированное рабочее место врача-рентгенолога:
— системный блок;
— мониторы (не менее 19"): · информационный – 1 шт.; · изображений – 1 шт.
— манипулятор «Мышь»;
— клавиатура;
— принтеры: · для информации – 1 шт.; · для изображений – 1 шт;
— источник бесперебойного питания;
— стол;
— стул;
— возможность модемной связи;
— возможность архивации изображений на оптический диск, не менее 500;
— программное обеспечение в стандарте DICOM-3;
— программа обработки рентгеновского изображения (увеличивать, уменьшать изображение в целом и фрагментов, позитив-негатив);
— мультиформатная камера для печати рентгеновских изображений с монитора на рентгеновские пленки;
— возможность работы в локальной информационной сети врачебного заведения.
Функциональные возможности програмного обеспечения:
— наблюдение рентгеновских изображений в процессе их регистрации
— вывод на экран монитора любого рентгеновского изображения;
— обработка и анализ рентгеновского изображения (увеличение или уменьшение изображения в целом и фрагментов, позитив- негатив, расчеты выделенных площадей);
— запись рентгеновских изображений (архивация) в запоминающее устройство, на магнитный или оптический носитель;
— передача рентгеновских изображений и информации по сети Internet в формате DICOM 3;
— ведение статистической отчетности;
— ведение базы данных пациентов с функциями добавления, редактирования, удаления данных о пациенте и исследовании, поиск, фильтрация, сортировка;
Функции обработки изображения:
— Яркость / Контрастность
— Автоматическая нормализация гистограммы
— Негатив/Позитив
— Зеркальное отображение изображения (вертикальное, горизонтальное)
— Поворот изображения
Функции визуального анализа:
— плавное масштабирование до 10- ти раз
— подчеркивание границ
— размеры, расстояния
— углы
— площади
— оценка оптической плотности
— автоматизированное создание и выдача протокола исследования
— создание шаблонов отчетов и протоколов исследования
— возможность печати изображений и сопроводительной информации на принтерах
