Комплекс состоит из 3-х рабочих мест и предназначен для проведения рентгеноскопических, рентгенографических исследований и томографии с использованием усилителя рентгеновского изображения (УРИ) с телевизионной системой.
Комплекс включает:
— поворотный стол-штатив;
— усилитель рентгеновского изображения (УРИ);
— стол с вертикальной колонной и процессорным управлением движениями для проведения рентгенографических и томографичних исследований;
— стойку снимков с рентгеновской решеткой;
— рентгеновские излучатели производства Toshiba на первом и втором рабочем месте;
— высокочастотное устройство питания;
— высоковольтные кабели (комплект);
Основные технические требования
1. Поворотный стол-штатив выполняет снимки на пленку, ведет исследование с помощью усилителя рентгеновского изображения (УРИ) и удовлетворяет следующим параметрам:
— размер деки, мм, не менее 2000х700;
— моторизованное продольное перемещение деки в сторону головы пациента, мм, не менее 600;
— моторизованное продольное перемещение деки в сторону ног пациента, мм, не менее 400;
— моторизованное поперечное перемещение деки, мм, не менее ± 100;
— углы наклона стола в пределах 90°/-15° с остановкой на 90°, 0° ,-15° (Тренделенбург);
— поперечное перемещение экрано-снимочного устройства (ЭСУ), мм, не менее 360
— продольное перемещение ЭСУ, мм, не менее 530
— перемещение ЭСУ при компрессии, мм, не менее 300
— материал деки с низким уровнем коэффициента поглощения рентгеновских лучей;
— встроенная рентгеновская решетка с кассетоприёмником для кассет стандартных размеров от 13х18 до 35х43 см; (F: 750 мм, R 10:1, 40 лин/см)
2. Усилитель рентгеновского изображения (УРИ):
— размер поля входного изображения диаметром, не менее, мм – 230;
— телевизионная система на ПЗС – матрице (582х752 пикс, 10бит);
— электронный блок с автоматической регулировкой яркости;
— телевизионный монитор– 17”.

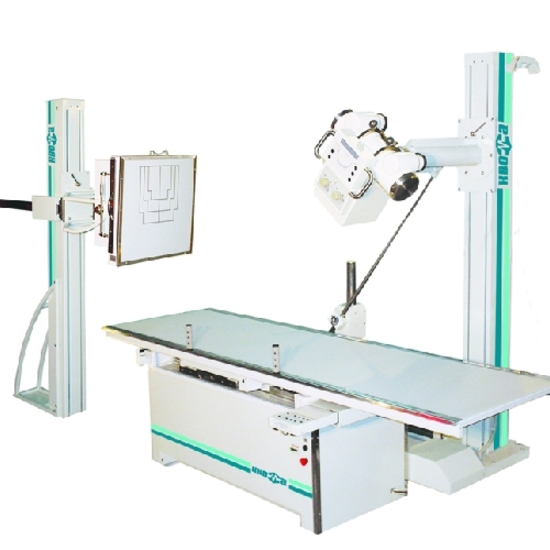

3. Стол с колонной снимков для графических исследований и томографии:
— продольное перемещение колонны, мм, не менее ± 1150 в режиме электромеханического привода с электродинамическим торможением;
— продольное перемещение деки стола, мм, не менее ± 550;
— поперечное перемещение деки стола, мм, не менее ± 125;
— размер деки стола, мм, не менее 2500x700 мм;
— возможность съемки цифровым приемником в положении пациента «Лежа» при горизонтальном расположении приемника на стойке снимков;
— встроенная рентгеновская решетка для кассет стандартных размеров до 35х43см; (F: 1000 мм, R 10:1, 40 лин/см)
— вертикальное перемещение излучателя по колонне, не менее 1300 мм;
— наличие бесконтактного управления тормозами деки стола;
— вращение рентгеновского излучателя относительно горизонтальной оси, не меньше ± 90°;
— углы томографии - 8°,20°,30°,40°;
— регулировка высоты среза – 0-250 мм с цифровой индикацией;
— наличие световой метки высоты среза на объекте.
4. Стойка снимков:
— крепление стойки – на полу;
— перемещение рентгеновской решетки по вертикали с механическим приводом;
— нижнее положение центра рентгеновской решетки от пола, мм, не больше 650;
— вертикальное перемещение рентгеновской решетки, мм, не меньше 1070;
— встроенная рентгеновская решетка с кассетоприёмником для кассет стандартных размеров от 13х18 до 35х43 см; (F: 1500 мм, R 10:1, 40 лин/см)
5. Рентгеновское устройство питания на две рентгеновские трубки с переключением с пульта:
— устройство питания высокого напряжения – высокочастотное;
— выходная мощность, кВт, не менее – 50;
— диапазон изменения анодного напряжения: · для рентгенографии – 40 – 150 кВ; · для рентгеноскопии – 40 – 125 кВ.
— диапазон изменения анодного тока, мА: · для рентгенографии - 10 - 630 мА ; · для рентгеноскопии - 1 - 4 мА;
— диапазон изменения времени экспозиции – 0,001 - 10с;
— точность поддержки напряжения – (±5%+1) кВ;
— сеть питания – 220 В/380В +10%, 50+1 Гц
— наличие защиты рентгеновской трубки от перегрузки.
6. Рентгеновские излучатели:
— ренгеновские трубки с вращающимся анодом;
— наличие коллиматора с автоматическим управлением на первом рабочем месте;
— наличие коллиматора с ручным управлением на втором рабочем месте;
— наличие двух фокусных пятен: · для рентгеноскопии (на первом рабочем месте) - 1,0мм; -2,0мм; · для рентгенографии (на втором рабочем месте) - 0,6мм, -1,2мм;
— Гарантийное обслуживание оборудования, не менее – 12 месяцев.
