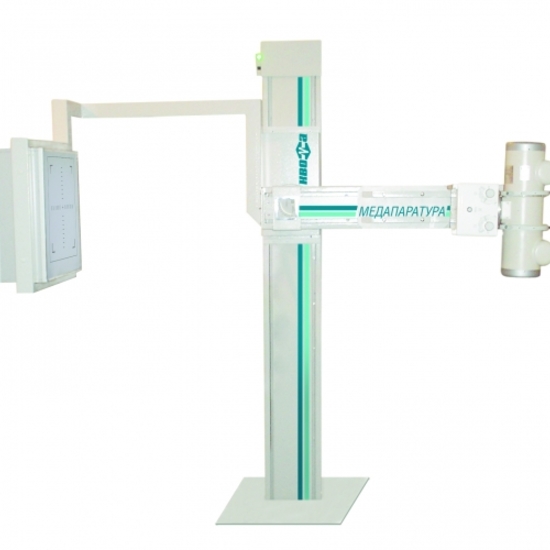

Аппарат рентгеновский универсальный на два рабочих места с цифровой обработкой изображения.
Назначение и краткое описание комплекса:
Аппарат предназначен для проведения рентгенодиагностических исследований пациентов в положении «Стоя», «Сидя», или «Лёжа» с применением каталки с рентгенопрозрачной декой с помощью цифрового приёмника рентгеновского изображения. В положении «Стоя» — по высоте тела в прямой и боковой проекциях; в положении «Лёжа» — во всех проекциях, включая латеропозицию и проекцию под углом.
Комплекс включает:
— Штативная часть
— Рентгеновский излучатель Toshiba
— Высокочастотное устройство питания
— Высоковольтные кабели
— Цифровой приемник рентгеновского изображения
— Автоматизированное рабочее место рентген-лаборанта
— Автоматизированное рабочее место врача – рентгенолога
— Устройство для получения твёрдых копий рентгенограмм на рентгеновскую плёнку
— Стол-каталка с рентгенопрозрачной декой
Основные технические требования
1. Штативная часть:
— Диапазон изменения фокусного расстояния, фокус рентгеновской трубки приёмник,не меньше, мм 1000-1500
— Диапазон поворота плеча приемник-излучатель, град 0-90
— Фиксированные углы поворота плеча приемник-излучатель, град 0, 90
— Возможность установки необходимых углов исследования с их индикацией
— Диапазон вертикального перемещения плеча приемник-излучатель, мм, не меньше 800
— Нижнее положение центра приемника от пола по вертикали, мм 600
— Поворот приемника вокруг оси с фиксацией угла для выполнения косых снимков
— Скорость перемещения по вертикали, см/с, не менее 1,5
— Управление всеми движениями штатива с помощью бесконтактного дистанционного пульта
— Наличие крепления ионизационной камеры
— Наличие кассеты для прямой съемки на рентгеновскую пленку
— Наличие рентгеновского растра с фокусным расстоянием 1500 мм
Рентгеновская трубка Toshiba:
— Количество фокусных пятен, не менее 2
— Размер фокусных пятен, мм, 0,6; 1,2
— Теплоемкость излучателя в корпусе, кДж, не менее 900
Коллиматор:
— Количество шторок, не менее 4
— Тип используемого центратора, световой
— Минимальная площадь коллимации, мм 0 х 0
— Максимальная площадь коллимации, мм, не менее 430 х 430
— Фильтр алюминиевого эквивалента, 2 мм AL
2. Питающее устройство:
— тип генератора высокочастотный
— мощность кВт, не менее 50
— частота преобразования, кГц, не менее 70
— тип преобразования частоты инверторное
— диапазон изменения анодного напряжения, кВ 40 - 150
— диапазон изменения анодного тока, мА 10 – 630
— шаг изменения анодного напряжения, кВ 1
— диапазон изменения количества электричества, мАс 0,1-500
— диапазон изменения времени экспозиции, с 0.001 – 10
— возможность работы в режиме экспонометра
— защита рентгеновской трубки от перегрузок
— количество программ органоавтоматики, не менее 200
— выбор режимов органоавтоматики с возможностью ручной регуляции
— параметры сети питания 220В±10%, 50 Гц
3. Цифровой приёмник рентгеновского изображения:
— размер входного поля, мм, не менее 390х390
— пространственное разрешение, пар линий на мм, не менее 4,0
— динамический диапазон, раз, не менее 500
— экспозиционная доза во входной плоскости приёмника при пороговом контрасте 1,5%, мР, не более 0,1
— производительность, снимков/час, не менее 60
— получение снимка прямо из цифрового приёмника без промежуточной оцифровки кассеты
4. Автоматизированное рабочее место рентген-лаборанта в составе:
— монитор, дюймов, не менее 17
— системный блок – не хуже Pentium IV RAM 256 Mb HDD 40 Gb
— источник бесперебойного питания
— программное обеспечение
— стол специальный
— кресло поворотное
5. Автоматизированное рабочее место врача-рентгенолога в составе:
— монитор для вывода информации о пациенте, дюймов, не менее 19
— монитор для вывода рентгеновского изображения, дюймов, не менее 19
— системный блок - не хуже Pentium IV RAM 256 Mb HDD 40 Gb
— источник бесперебойного питания
— модемная связь
— манипулятор типа «мышь», объединяющий оба поля мониторов
— информации и изображения
— принтер для печати информации о пациенте
— принтер для печати рентгеновского изображения
— стол специальный
— кресло поворотное
6. Фотокамера мультиформатная для получения копий цифровых изображений на рентгеновскую плёнку:
— кратность разделения и печати изображения, крат 2,4,6
— размер рентгеновской пленки, см, 24х30
— количество градаций серого, не меньше 16
Функциональные возможности програмного обеспечения:
— наблюдение рентгеновских изображений в процессе их регистрации
— вывод на экран монитора любого рентгеновского изображения;
— обработка и анализ рентгеновского изображения (увеличение или уменьшение изображения в целом и фрагментов, позитив- негатив, расчеты выделенных площадей);
— запись рентгеновских изображений (архивация) в запоминающее устройство, на магнитный или оптический носитель;
— передача рентгеновских изображений и информации по сети Internet в формате DICOM 3;
— ведение статистической отчетности;
— ведение базы данных пациентов с функциями добавления, редактирования, удаления данных о пациенте и исследовании, поиск, фильтрация, сортировка;
Функции обработки изображения:
— Яркость / Контрастность
— Автоматическая нормализация гистограммы
— Негатив/Позитив
— Зеркальное отображение изображения (вертикальное, горизонтальное)
— Поворот изображения
Функции визуального анализа:
— плавное масштабирование до 10- ти раз
— подчеркивание границ
— размеры, расстояния
— углы
— площади
— оценка оптической плотности
— автоматизированное создание и выдача протокола исследования
— создание шаблонов отчетов и протоколов исследования
— возможность печати изображений и сопроводительной информации на принтерах
