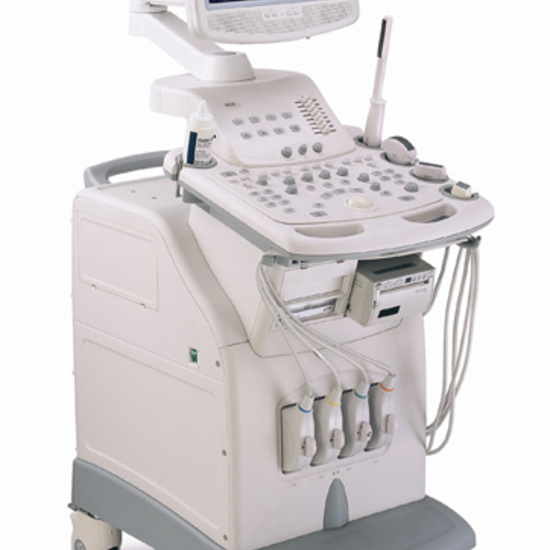

Цифровая ультразвуковая диагностическая система с цветным доплеровским картированием DС-6Exp (Mindray (Миндрей), Китай) – это новая ультразвуковая диагностическая система, содержащая в себе последние достижения в обработке цифрового ультразвукового изображения. Различные типы датчиков (широкополосные многочастотные датчики ), мощное программное обеспечение и возможность постоянного обновления и добавления функций обеспечивает требования большинства профессионалов клинической диагностики. УЗИ-сканер DC-6Exp имеет эффективные и удобные компоненты управления трудовыми процессами: i-Station, i-Touch, i-Vision, которые создают интерактивный процесс, соединяя врача, пациента и датчики, для получения превосходного результата УЗИ.
Последние достижения в обработке цифрового ультразвукового изображения:
• технология увеличения временного разрешения и частоты кадров в режиме реального времени во время построения изображения высокого качества (MBP);
• технология устранения помех, улучшения отношения сигнал-шум и выделения границ на изображении (FTO);
• технология формирования тканевой гармоники (THI);
• технология снижения боковых лепестков и улучшения пространственного и временного разрешения (TSF);
• технология уменьшения артефактов, используя специальную аподизированную передачу, уменьшая помехи в близких областях и увеличивая точность ультразвукового луча для получения предсказуемого результата (ITA);
• автоматическое распознавание доплеровского сигнала едва различимых тканей для формирования изображения высокого разрешения (AVI).
ОБЛАСТЬ ПРИМЕНЕНИЯ ультразвукового сканера DC-6Exp, Mindray:
• абдоминальные исследования;
• кардиологические исследования;
• гинекологические исследования;
• акушерство;
• урологические исследования;
• исследования малых органов;
• педиатрия;
• опорно-двигательный аппарат;
• ортопедия;
• при инраоперационных вмешательствах;
• исследование периферических сосудов;
• двадцать четыре пользовательских режима.
РЕЖИМЫ РАБОТЫ ультразвукового сканера DC-6Exp:
• B-режим ;
• M-режим ;
• импульсно-волновой доплер (PW);
• постоянно-волновой доплер (спектральный доплер) (CW);
• импульсный доплер для высоких скоростей потоков (HPRF);
• цветовое доплеровское картирование (Color DFI);
• энергетический доплер (Power DFI);
• направленный доплер (DirPower DFI).
РЕЖИМЫ РАБОТЫ (специальные) ультразвукового сканера DC-6Exp:
• анатомический М-режим (Free Xros);
• i-Scape (панорамное отображение);
• режим расширения апертуры (для линейного датчика);
• трехмерное изображение Smart 3D – технология 3D методом свободной руки;
• одновременно ч/б и цветной режимы отображения на дисплее;
• 4B/2B;
• дуплексный режим (одновременно 2D и спектральный доплер);
• триплексный режим (одновременно 2D/ спектральный и цветной/энергетический доплер ).
Ультразвуковой сканер DC-6Exp имеет эффективные и удобные компоненты управления трудовыми процессами:
• i-Station – система накопления и хранения информации, включающая в себя платформу управления информацией о пациенте; систему резервного сохранения данных; профессиональные клинические отчеты со встроенными изображениями; жесткий диск на 80 Гб; CD R/W привод и четыре USB-порта; сохранение цифровых изображений в BMP, JPEG и AVI форматах, сохранение отдельного кадра, сохранение кинопетли на жесткий диск, USB-диск, CD-диск и печать на видео-принтере; возможность записи всего диагностического процесса на DVD-диск*; поддержку DICOM формата для работы в сетях медицинских учреждений и передачи информации через Интернет; автономную систему анализа; быстрое сохранение изображение и кинопетли; автоматическую программу просмотра изображения.
• i-Touch – кнопка для автоматической оптимизации изображения;
• эргономичный дизайн (последовательные инструкции для наиболее эффективной работы; экологически безопасный, энергосберегающий режим; удобная ручка; эргономичная клавиатура и самоопределяемые клавиши; возможность «горячей замены» отключения или подсоединения датчиков);
• кинопетля на 1024 изображения обеспечивает долговременное хранение на жестком диске и дисплее в режиме реального времени и дуплексном режиме изображений, полученных в B , M , PW , Color , Power , DirPower режимах, режимах дуплексного изображения, триплексного изображения и ЭКГ-кривых для ретроспективного просмотра и выбора изображений;
• i-Vision: функция слайд-шоу в CINE и FRM форматах;
• панорамное масштабирование; масштабирование замороженного или реального изображения; функция Spot Zoom: масштабирование при одновременном увеличение частоты кадров и разрешающей способности.
ИЗМЕРЕНИЯ И АНАЛИЗ:
• пакеты прикладных программ для широкого клинического диапазона применений;
• пользовательские вычислительные формулы;
• всесторонние методы анализа;
• клинические отчеты;
• пользовательское меню измерений (последовательное/содержание).
ГАБАРИТЫ И ВЕС:
• габариты: 1390 мм Ч 790 мм Ч480 мм;
• вес: 132 кг.
СТАНДАРТНАЯ КОНФИГУРАЦИЯ УЗИ-сканера DC-6Exp (Миндрей):
• основной блок DC-6;
• монитор LCD, диагональ 15″;
• режим расширения апертуры (для линейного датчика);
• доплеровское исследование в импульсном режиме (PW);
• импульсный доплер для высоких скоростей потоков (HPRF);
• цветной доплер (Color DFI);
• энергетический (Power DFI) и направленный (DirPower DFI) доплер (DirPower DFI);
• тканевая гармоника (THI);
• жесткий диск на 80 Гб;
• CD-R/W привод и четыре USB-порта;
• пакет прикладных программ вычислений и измерений;
• РУСИФИЦИРОВАННЫЙ интерфейс;
• РУСИФИЦИРОВАННАЯ клавиатура;
• разъемы на 4 датчика (3 активных);
• широкополосный электронный конвексный датчик 3C5A (2,5/3,5/5,0/H4.6/H6,0 МГц);
• широкополосный электронный линейный датчик 7L4A (5,0/7,5/10,0 МГц).
ДОПОЛНИТЕЛЬНО к узи сканеру DC-6Exp:
• ножной переключатель;
• DICOM 3.0;
• модуль ЭКГ;
• DVD-ром: DVR-11;
• доплеровское исследование в непрерывном режиме (спектральный доплер) (CW);
• анатомический М-режим;
• i-Scape (панорамное отображение);
• Smart 3D – технология 3D методом свободной руки;
• микроконвексный датчик 3С1 (2,5/3,5/5,0/H4,6/H6,0 МГц),
• микроконвексный внутриполостной датчик 6CV1 (5,0/6,5/8,0 МГц),
• линейный датчик 10L4 (8,0/10,0/12,0 МГц),
• линейный датчик 7L6 (5,0/7,5/10,0 МГц),
• ректальный биплановый датчик 6LB7 (5,0/6,5/8,0 МГц),
• ректальный линейный датчик 6LE7 (5,0/6,5/8,0 МГц),
• интраоперационный Т-образный линейный датчик 7LT4 (5,0/7,5/10,0 МГц),
• датчик с фазированной решеткой 2P2 (2,0/2,5/3,0/H3,5/H4,0 МГц),
• микроконвексный датчик 6С2 (5,0/6,5/8,0 МГц);
• биопсийные насадки (дополнительно, в зависимости от датчика).
В новой версии программного обеспечения ультразвукового сканера Mindray DC-6Exp добавлены новые функции и режимы, которые позволят использовать УЗИ аппарат более эффективно:
новые режимы обследования: неврология (Nerve) и мускулатура (MSK) для датчиков 7L4/7L4A, 10L4, 7L5 и 7L6;
максимальный коэффициент увеличения (zoom) 10 раз;
появилась возможность непосредственного сохранения изображений на USB карту памяти (задается пользователем);
новая задаваемая пользователем формула срока беременности (GA);
изображения и отчеты зависят от обследований;
новые измеряемые параметры в абдоминальных, акушерских, гинекологических исследованиях и обследованиях малыхе органов;
отчет с измерениями может быть сохранен в RTF формате;
изображения в отчете с измерениями могут выбираться из сохраненных изображений;
развитие метода определения срока беременности (СUA);
DVD-RW привод теперь стандартной комплектации.
