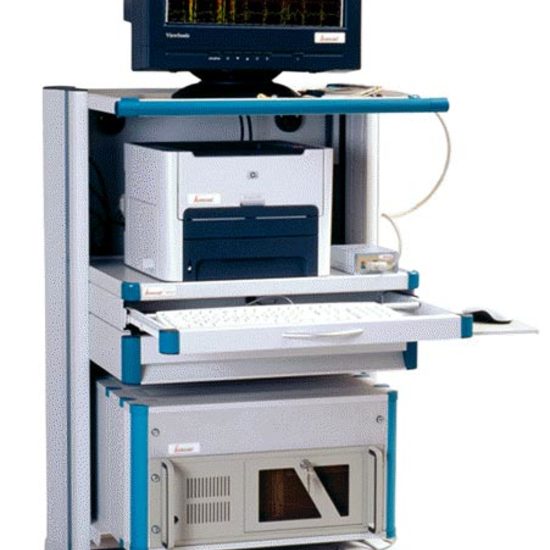

Комплекс для неинвазивных электрофизиологических исследований (ЧПЭС) Polysystem-EP/L ("КардиоЭФИ")

• Автоматизация основных программ исследования
• Автоматическое измерение интервалов
• Отображение результатов исследования в графической форме с возможностью редактирования в реальном времени
• Уникальная технология стабилизации изолинии после электростимулов
• Широкие возможности фильтрации в реальном времени
• Высочайшая надежность и отказоустойчивость
• Дополнительные научные возможности: микровольтная альтернация T волны

Комплекс предназначен для проведения неинвазивных электрофизиологических исследований с использованием методов пищеводной электрографии и чреспищеводной электростимуляции сердца, а также для проведения нагрузочных тестов со стимуляцией предсердий для выявления ишемии миокарда.

Состав комплекса
Комплекс включает в себя:

• специализированный портативный регистрирующий блок ЭКГ (12 отведений) и пищеводных отведений (3 отведения), кабель отведений, комплект электрокардиографических электродов, пищеводных зондов, программное обеспечение для ЧП исследований сердца
• программируемый электростимулятор

Учитывая потенциальную опасность проб с физической нагрузкой и, соответственно, необходимость повышенной надежности компьютера и программного обеспечения в основе комплекса используются:

• отказоустойчивый специализированный (индустриальный) компьютер, обеспечивающий бесперебойную работу в течение длительного времени в необслуживаемом режиме
• медицинский блок питания, обеспечивающий соответствие медицинским нормам электробезопасности и радиопомех
• операционная система Windows Embedded, специально созданная для обеспечения производительности и безопасности устройств с повышенным уровнем надежности

Основные характеристики комплекса

• Частота дискретизации    2 кГц по каждому каналу
• Число регистрируемых каналов    15 (3+12)
• Разрядность АЦП    18
• Гальваническая развязка    4 кВт.
• Диапазон регистрируемых частот    ЭКГ от 0.05 до 500Гц
• пищеводные отведения 0.15 до 500 Гц
• Фильтрация    цифровая, программируемая

Регистрация
Комплекс позволяет регистрировать наружную ЭКГ в 12 стандартных отведениях и пищеводные электрограммы по 3 отведениям одновременно. Регистрируемая информация отображается на экране ПК в реальном времени (имеется 4 скорости движения осциллограмм) по выбранному пользователем количеству каналов (от 1 до 15). Отфильтрованные осциллограммы выводятся на дисплей в "реальном" времени. Для отображения выводимых кривых, а также для вывода маркеров стимулов используются 4 различных цвета (из 256) по выбору пользователя. Постоянно отображается текущая ЧСС и время исследования. Указанные данные могут постоянно записываться на HDD в процессе всего исследования.

В процессе работы пользователь может "остановить" движение осциллограмм для более детального изучения и проведения измерений, при этом регистрация и запись информации не прекращается. Отличительной особенностью комплекса служит возможность регистрации пищеводных электрограмм с электродов, одновременно используемых для электростимуляции.

Для отображения регистрируемых пищеводных электрограмм применяются программируемые цифровые фильтры. Диапазон пропускания частот указывается пользователем. Цифровые фильтры работают как в "реальном" времени, причем движущиеся на экране осциллограммы представляют собой уже отфильтрованные сигналы, так и при анализе записи.

Дополнительные возможности
Дополнительно комплекс может поставляться с комплектом программ по автоматизации ЧПЭС (определение параметров ритма сердца, порога стимуляции, времени синоатриального проведения, времени восстановления функции синусового узла, точки Венкебаха, рефрактерного периода предсердно-желудочковой проводящей системы, а также оценка динамики сегмента ST и ЧСС и др).

Электростимулятор
Комплекс позволяет программировать и изменять в процессе работы серии и параметры импульсов стимулятора. Запуск и управление стимулятора осуществляется в ручном и автоматическом режимах. Предусмотрены функции "Пауза" и "Повтор". Программирование электростимуляции осуществляется путем числового набора требуемых параметров в специальных блоках и установки последовательности включения блоков. В каждом блоке программируются (устанавливаются вручную): напряжение, продолжительность импульса, интервал сцепления (с R-зубцом или предыдущим стимулом), пауза после серии импульсов, период следования импульсов или частота импульсов, число импульсов в серии или продолжительность серии по времени. Интервал сцепления может меняться в ручном положении (дискретность - 1 мс) или в автоматических режимах ("декремент", "инкремент" с минимальным шагом 1 мс) с индикацией текущего интервала. Основные характеристики стимулятора приведены в таблице.

• Тип стимулятора     одноканальный
• Способ стимуляции    по напряжению
• Форма импульса    прямоугольная
• Передний фронт импульса    не более 0,15 мс
• Задний фронт импульса    не более 0,2 мс
• Напряжение стимуляции    0 - 35 В
• Длительность импульса    0,3 - 10 мс
• Интервал сцепления    10 - 999 мс
• Период    0,1 - 2с
• Пауза    1 - 999 с
• Количество импульсов в серии     0 - 999 или по времени

Стимулятор позволяет программировать основные виды электростимуляции сердца, применяемые при клинических электрофизиологических исследованиях. При стимуляции на экране отображаются маркеры стимулов.

Анализ
Записанная в процессе исследования ЭКГ информация представляется в виде тренда ЧСС и полной компрессионной записи (full disclosure) одного из выбранных каналов, по которым осуществляется поиск интересующих участков записи, подлежащих детальному изучению.

Просмотр ЭКГ осуществляется в виде многоканального отображения нативной записи в выбранном масштабе с возможностью плавного или дискретного перемещения по ней. При этом проставляются маркеры и параметры электростимулов. Измерение временных интервалов и амплитудных характеристик производится с высокой точностью с помощью выставления специальных визиров. В процессе просмотра любой или любые из записанных каналов могут быть отфильтрованы по заданным пользователем частотам без изменения нативной записи в архиве.

Хранение информации
В состав комплекса входит специализированная база данных обеспечивающая хранение, анализ и систематизацию данных, полученных в процессе исследования.

Печать
Комплекс обеспечивает получение высококачественных распечаток ЭКГ на лазерном принтере со скоростью от 5 до 400 мм/с на листах форматом А4 и в виде полной компрессионной распечатки ЭКГ в одном отведении.
