69 000.00 руб.

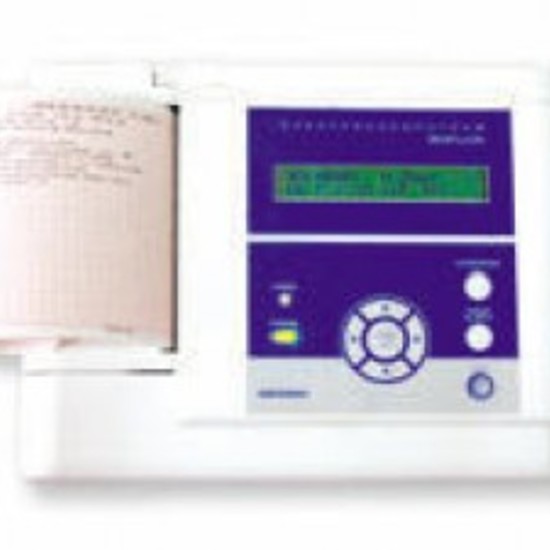

ЭК3ТЦ-04-D - “АКСИОН” - это трехканальный цифровой электрокардиограф, созданный с применением новейшей микропроцессорной технологии. Электрокардиограф позволяет регистрировать ЭКГ в ручном и автоматическом режимах в 12-ти общепринятых отведениях, отведениях по Кабрера и Небу. В ручном режиме съем ЭКГ производится синхронно по 12 стандартным отведениям и отведениям по Небу с выводом в режиме реального времени любого блока из 3 или 6 отведений. Длительность съема ЭКГ в автоматическом режиме может быть выбрана (10, 16 или 24 с) с последующим выводом на печать в формате, выбранном пользователем с помощью меню настроек:
блок из 3 отведений (I-III; aVR, aVL, aVF; aVl, I, -aVR; II, aVF, III; V1-V3; V4-V6) длительностью 10, 16 или 24 с;
4 блока по 3 отведения длительностью 2,5, 4 или 6 с каждый;
4 блока по 3 отведения в формате по Кабрера;
2 блока по 6 отведений длительностью 2,5, 4 или 6 с каждый;
12 отведений синхронно поперек бумаги;
12 отведений синхронно с последовательным выводом группами по 3 длительностью 10, 16 или 24 с.
Предусмотрена возможность повторного вывода ранее снятой ЭКГ в другом формате и измененными параметрами чувствительности и скорости.
При включении производится автоматическое самотестирование прибора и устройства съема информации.
Перед каждым обследованием прибор автоматически диагностирует качество наложения электродов и уровень наведенных шумов с выдачей соответствующего сообщения на ЖК-дисплей.
Впервые в России прибор обеспечивает полную комплексную диагностику сердечно-сосудистой системы человека.
Автоматически измеряет 142 амплитудно-временных параметра ЭКГ с выводом на печать в виде таблицы, формирует типичные кардиоциклы с разметкой зубцов. При использовании термобумаги без координатной сетки, электрокардиограф сам напечатает ее с шагом 1 или 5 мм при выводе ЭКГ и типичных кардиоциклов. Прибор автоматически формирует синдромальное диагностическое заключение по ЭКГ с высокой эффективностью (чувствительность и специфичность определения основных электрокардиографических синдромов составляет не менее 95%). Количество диагноз-категорий – 241.
Прибор позволяет производить запись снятых ЭКГ во встроенный архив с памятью на 99 обследований, удобный для работы на выезде.
Управление прибором осуществляется простой в обращении влагозащищенной клавиатурой с помощью системы открывающихся меню. Информация о режимах работы и предварительных настройках выводится на большой алфавитно-цифровой ЖК-дисплей. Встроенные часы реального времени и календарь позволяют регистрировать точное время проведения обследования.
Прибор имеет встроенные эффективные цифровые фильтры сетевой помехи, антитреморный и дрейфа изолинии, включаемые по усмотрению пользователя в любой комбинации.
Для регистрации ЭКГ на термобумаге применен новейший термопечатающий механизм фирмы Seiko II, обеспечивающий удобную заправку термобумаги и высококачественную регистрацию ЭКГ (8 точек/мм).
Входы электрокардиографа защищены от импульсов дефибриллятора.
Электрокардиограф работает как от сети, так и от встроенной сменной аккумуляторной батареи. Полностью заряженная аккумуляторная батарея позволяет провести не менее 60 полных ЭКГ обследований. Встроенное автоматическое зарядное устройство позволяет контролировать степень заряда аккумулятора и подзаряжать его по мере необходимости, исключая перезарядку.
В электрокардиографе предусмотрена возможность связи с ПК по последовательному каналу RS-232
Электрокардиограф изготавливается в нескольких исполнениях, отличающихся функциональными возможностями.
Технические характеристики
Диапазон входных напряжений, мВ от 0,03 до 10
Чувствительность, мм/мВ 2,5; 5; 10; 20; 40
Ширина бумаги, мм 112
Скорость движения записи, мм/с 5; 12,5; 25 и 50
Постоянная времени, сек не менее 3,2
Входной импеданс на частоте сигнала 10Гц, МОм не менее 20
Коэффициент ослабления синфазных сигналов не менее 100000
Ослабление помехи от питающей сети при включении режекторного фильтра, дБ не менее 12
Питание ЭК осуществляется:
- от встроенной батареи аккумуляторов
- от сети переменного тока напряжением (220+-22) В номинальной частотой 50Гц через сетевой блок питания
Мощность, потребляемая от сети переменного тока, ВА не более 50
Габаритные размеры ЭК без устройства съема информации, не более:
- длина, мм 255
- ширина, мм 190
- высота, мм 60
Масса, кг, не более 2,0
По электробезопасности ЭК соответствует требованиям, предъявляемым к приборам класса I типа BF по ГОСТ Р 50267.0-92, ГОСТ Р 50267.25-94.
По механическим воздействиям ЭК соответствует требованиям для группы 4 по ГОСТ Р 50444.
