Снят с производства
- ударопрочный корпус
- расчет основных параметров
- возможность диагностики стенокардии (ST-смещение)
- сохранение в архиве последних 64-х ЭКГ
Оптимален для использования в автомобилях скорой медицинской помощи!

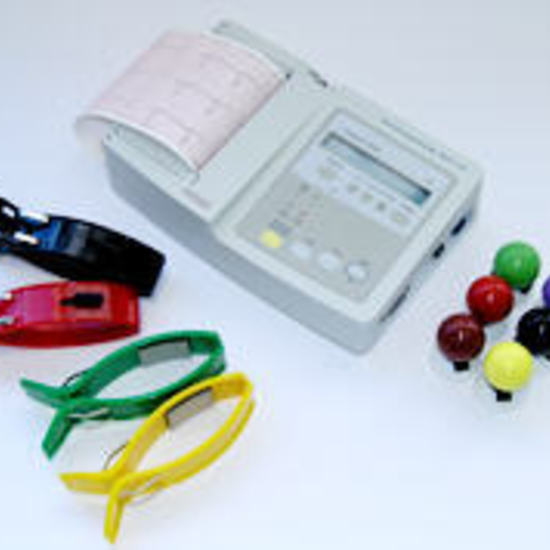

Электрокардиограф предназначен для регистрации электрокардиограмм (ЭКГ) в ручном или автоматическом режимах по двенадцати общепринятым отведениям.
В ручном режиме регистрируются выбранные группы отведений, служебная информация, а в конце записи – средние значения ЧСС и RR интервалов, максимальное и минимальное значение RR и их разница.
В автоматическом режиме производится синхронная регистрация всех групп отведений по трем каналам. В конце записи выводятся результаты автоматического анализа параметров ЭКГ: длительности зубца Р, интервалов PQ, QRS, QT, QTc; угол поворота электрической оси сердца AQRS, смещение ST-сегмента (в случае превышения нормы).
Электрокардиограф имеет режим записи ЭКГ в память. Можно хранить до 64 ЭКГ. Порт RS-232 позволяет подключить электрокардилграф к компьютеру и передать записанные ЭКГ для анализа и хранения.
Предусмотрена опциональная возможность передачи снятой ЭКГ по телефону.
Режимы работы прибора можно изменять с помощью меню настроек.
В электрокардиографе имеются автоматический контроль наложения электродов, контроль кардиостимулятора (вывод сообщения и символов импульса) у пациента, цифровые фильтры (сетевой, антитреморный, антидрейфовый).
Входы электрокардиографа защищены от импульсов дефибриллятора.
Регистрация производится на термореактивной бумаге с помощью термопринтера.
Для индикации установок и режима работы используется жидкокристаллический символьный дисплей (2 строки по 24 символа) с подсветкой. Управление прибором производится с помощью пленочной клавиатуры.
Электрокардиограф работает от встроенной аккумуляторной батареи (NiMH) или от сети 220В через внешний блок питания и может автоматически переключаться на сеть и обратно. Встроенное зарядное устройство автоматически отключается в конце зарядки.
От заряженной батареи можно записать не менее 80 ЭКГ. Состояние аккумулятора при работе помогает отследить индикатор, расположенный на корпусе прибора.
Ударопрочный корпус имеет металлическое днои выдвижную металлическую ручку.
Основные технические характеристики:
- Диапазон входных напряжений от 0,03 до 8 мВ
- Чувствительность 2.5; 5; 10; 20 мм/мВ
- Скорость движения бумаги 12,5; 25; 50 мм/сек.
- Полоса пропускания сигнала от 0,05 до 100 Гц
- Входной импеданс не менее 10МОм
- Коэффициент подавления синфазного сигнала не менее 100 000
- Ширина бумаги 112 мм.
- Разрешающая способность:
- по вертикали – 8 точек/мм.
- по горизонтали – 16 точек/мм.
- Питание от сети переменного тока (220±22)В от внешнего источника постоянного тока напряжением
- от встроенной аккумуляторной батареи от 15 до 27В
- Потребляемая мощность не более 25 ВА
- Габаритные размеры 260х175х70 мм
- Масса 1,7 кг
- Требования по электробезопасности класс I, тип СF
- Зарядка батареи не более 4 часов
По механическим воздействиям ЭК соответствует требованиям для группы 5 по ГОСТ Р 50444.
